梯踏板

[来源：原创][作者：不详][日期：09-10-29][热度：]
梯踏板简介:
◆ 我公司生产的踏步板根据有无前护板和与梯梁联接方式有四种形式，表示为T1，T2，T3，T4。
◆ 从经济角度考虑，建议尽可能采用模数宽度（系列1采用125、155、185、215、245、275，系列2采用125、165、205、245、275mm等）为100mm倍数长度（如500、600、700、800、900、1000、1200mm等）。
◆ 踏步板公差：宽度W±3mm，长度L-3mm。

推荐梯踏板宽度
T1、T2、T3、T4扁钢中心间距30mm
95
125
155
185
215
245
275
扁钢中心间距40mm
T1
T2

125
165

205
245
285
T3
T4

115
155

195
235
275
螺栓孔中心距A（mm）
45
75
100
150

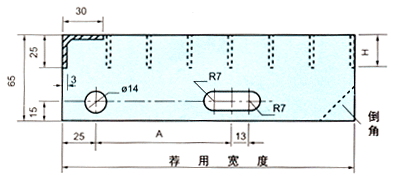

梯踏板侧板
梯踏板产品图例
T1：焊接固定、无前护板
T3：焊接固定、花纹前护板
T2：螺栓固定、无前护板




T4：螺栓固定、花纹前护板
T5：焊接固定、槽形扁钢防滑板
T6：螺栓固定、槽形扁钢防滑板




T7：焊接固定、圆孔防滑板
T8：螺栓固定、圆孔防滑板

点击下载钢梯标准02（03）J401 2003年局部修改版
